Прицепные дисковые бороны АДП и АДПС

Описание

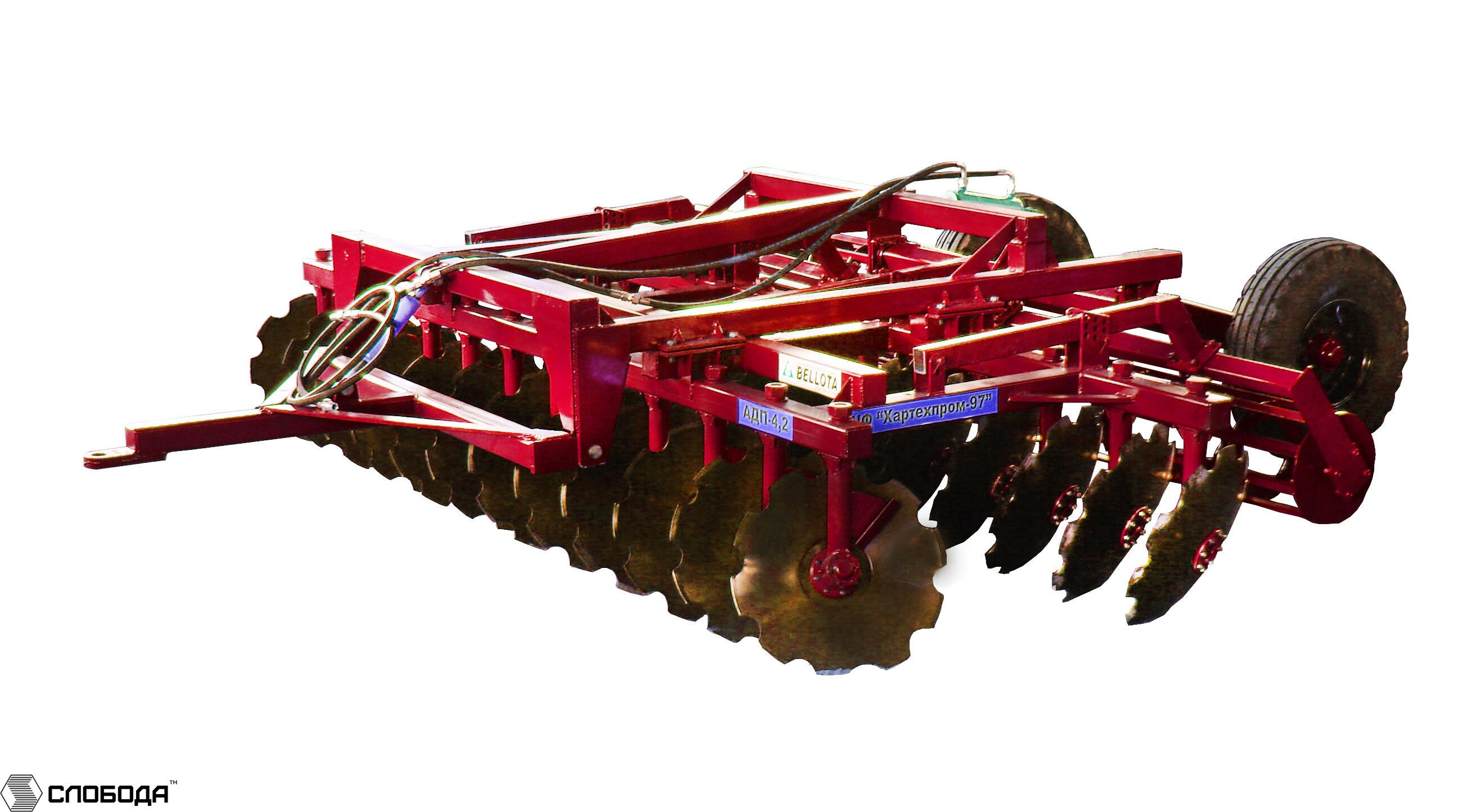

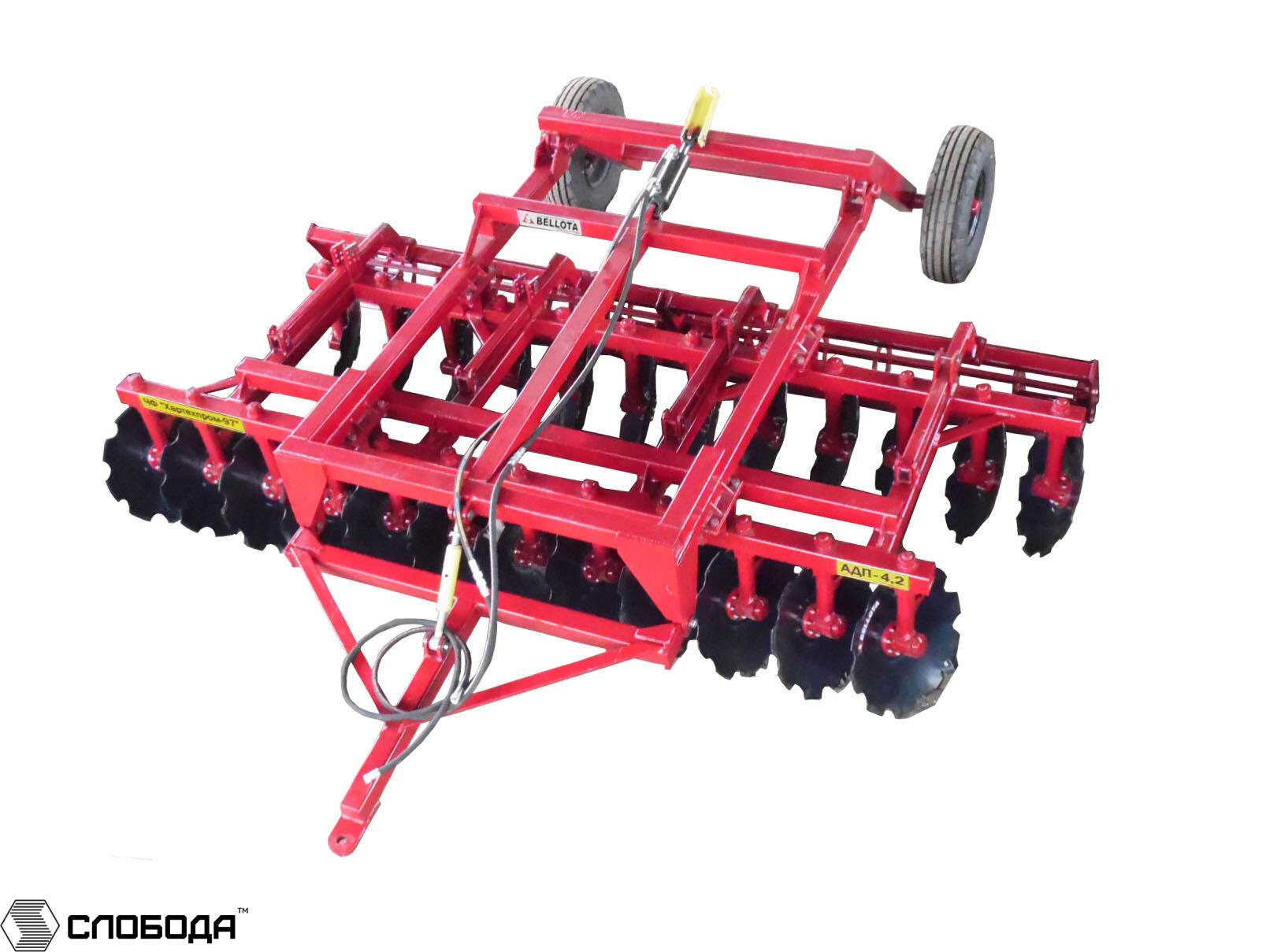

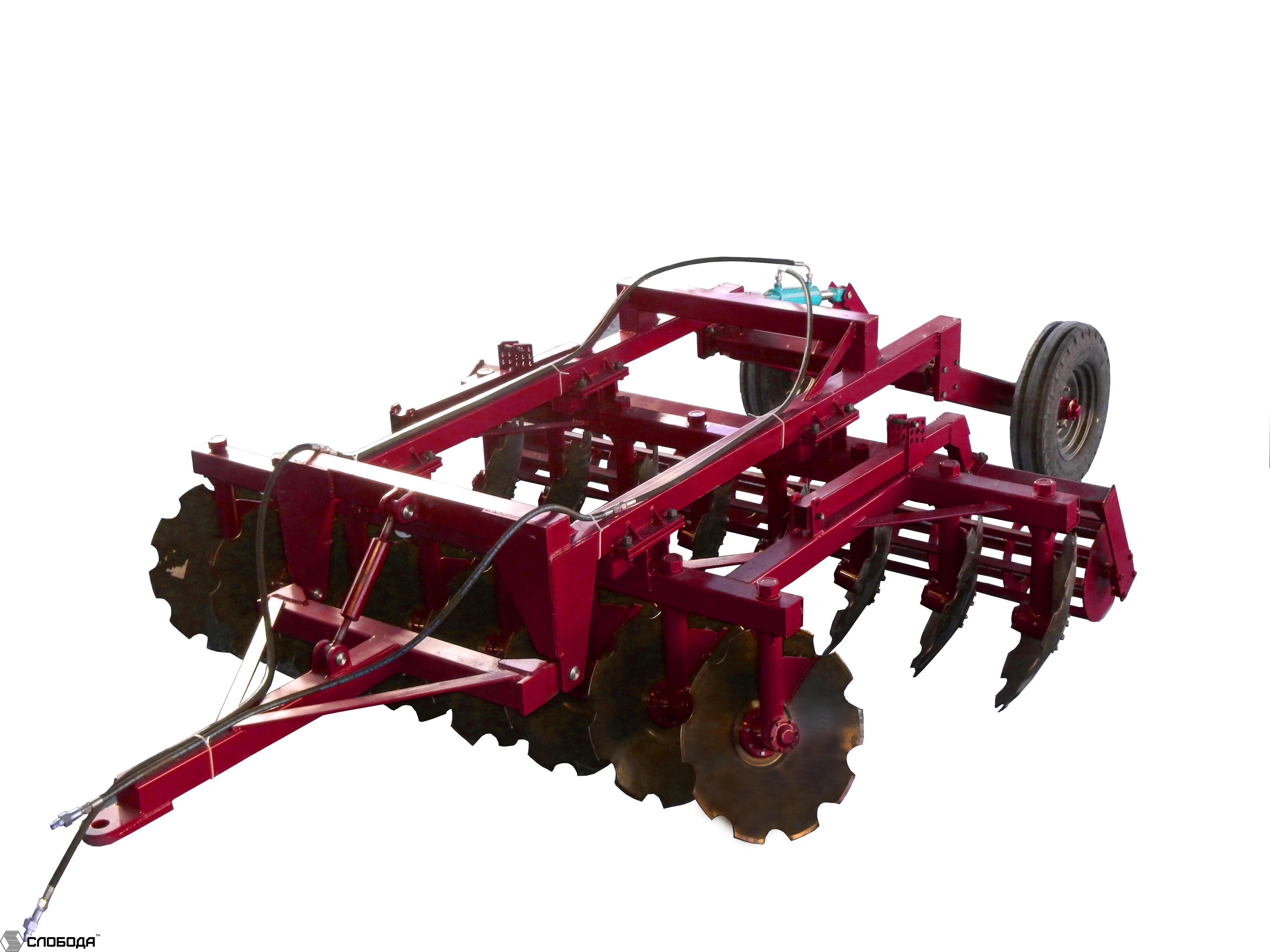

Дисковые бороны производятся предназначены для основной безотвальной и предпосевной обработки грунта под сельскохозяйственные культуры, обработки стерни с крошением и припахиванием растительных остатков. Использование шарнирно закрепленных на раме опорных шлейф-катков, позволяет осуществить прикатывание обрабатываемого грунта для сохранения влаги. Агрегаты изготавливаются на основе двухрядной рамы, рабочие органы (вырезные диски Ø 650 мм) установлены на отдельных стойках на расстоянии 350 мм друг от друга.

Для производства стоек рабочих органов применяются бесшовные трубы следующих размеров:

  • вертикальная часть – наружный Ø 73 мм, толщина стенки 14 мм;
  • корпус подшипникового узла – наружный Ø 108 мм, толщина стенки 18 мм.

Подшипниковый узел стойки рабочих органов - самый ответственный и высоконагруженный орган дискового агрегата. В нашей конструкции используется цельно-кованная ось диска увеличенного диаметра, проходящая в процессе изготовления закалку ТВЧ и алмазную шлифовку. Лабиринтное уплотнение пары «ось диска - корпус подшипникового узла», использование качественных манжет, производства фирмы «Eriks» Голландия и «глухой» крышки с резиновым уплотнением позволяет надежно защитить узел от попадания вовнутрь пыли, частиц грунта и т.д. Для комплектации используются роликовые конические подшипники 7508 и 7509 производства Луцкого подшипникового узла, входящего в состав шведской корпорации SKF, гарантирующей высокое качество, соответствующее высшим мировым стандартам.

Замена рабочих органов (вырезных дисков) производится без разборки подшипникового узла. Удобная регулировка положения прикатывающего катка осуществляется путем перестановки пальцев в 2-х фиксированных положениях в передней точке крепления и в 9-ти фиксированных положениях в задней точке крепления опорного катка.

Опционально (за дополнительную плату по предварительному заказу потребителя) на дисковые агрегаты могут быть установлены:

  • вырезные диски Ø 660 мм производства Bellota Испания, изготовленные из боросодержащей стали, высокоустойчивой к истиранию, имеющие увеличенный в 2-2.5 раза ресурс работы;
  • необслуживаемые подшипниковые узлы, не требующие периодической регулировка и регулярной смазки
  • прикатывающие катки типа STS (принцип работы «земля–по-земле») Ø 530 мм (одинарными или тандемными);
  • прикатывающие катки с наборными пружинными сферическими секторами;
  • штригельная (пружинная) борона, которая устанавливается на кронштейнах (держателях) опорного катка и имеет независисые регулировки рабочей глубины и угла атаки пружинных зубов;
  • прицепным устройством типа CAT.2 (для агрегатирования с использованием нижних тяг навески трактора).



Стандартный подшипниковый узел

Необслуживаемый подшипниковый узел

Вместо стандартной манжеты используется кассетное уплотнение Corteco тип 3 (производства фирмы «Simrit» Германия) имеющее 9 защитных кромок и используемое для самых тяжелых условий эксплуатации. Ось диска Ø 49 мм, выполненная из Ст 40Х и неподвижно закреплена на демпфирующей пластине, предохраняющей стойку рабочих органов от разрушения при ударных нагрузках.Вырезной диск закреплен непосредственно на вращающейся ступице.В конструкции узла используются закрытые двухрядные роликовые подшипники, не требующие дополнительной смазки в процессе эксплуатации, применяемые в ступицах ведущих колес автомобилей Mersedes.
Каток типа STS

Тандемный каток типа STS

Каток с пружинными секторами

Штригельная (пружинная) борона

Съемная литая "серьга"

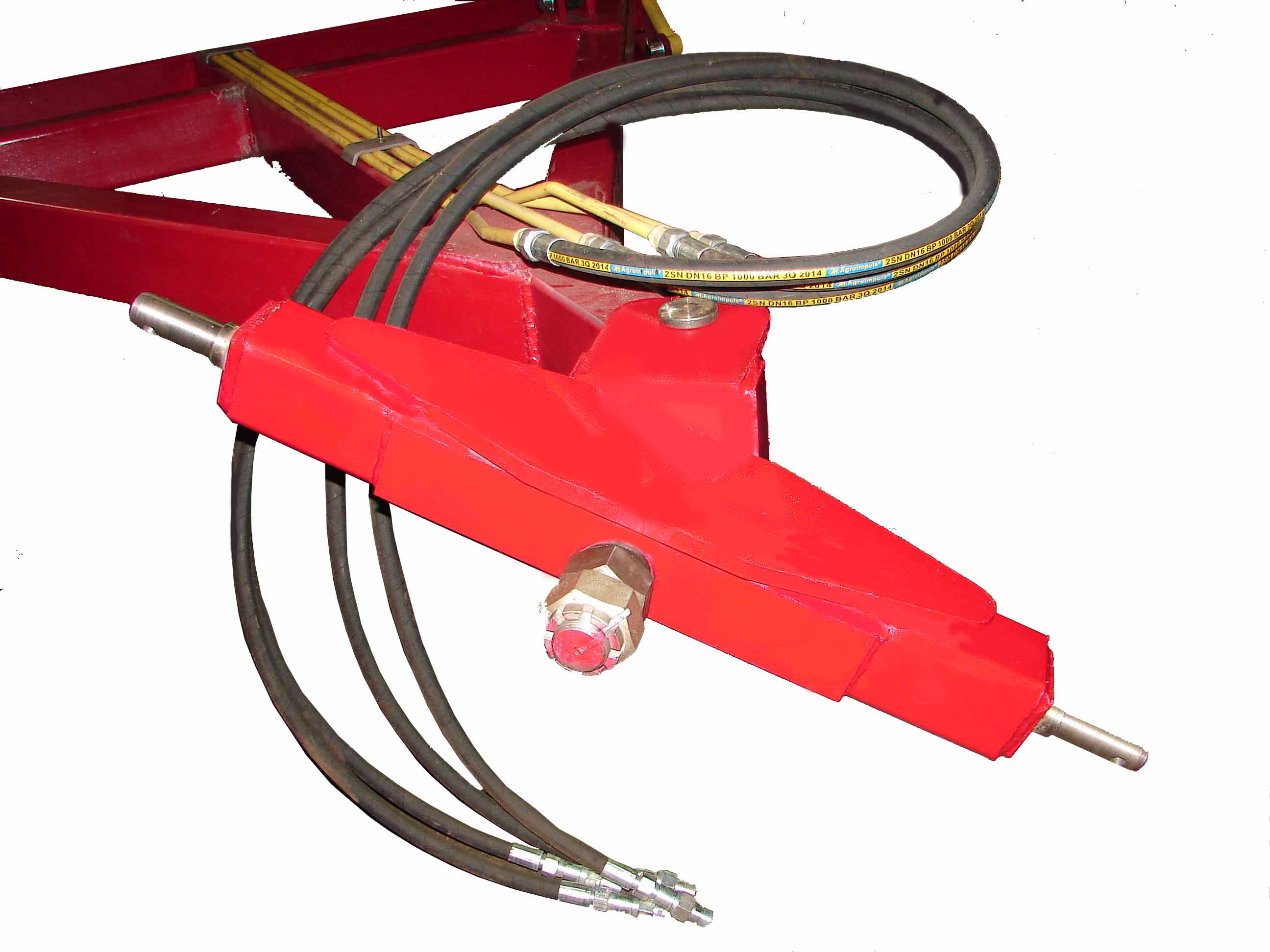

Сцепка CAT.2

Основные характеристики

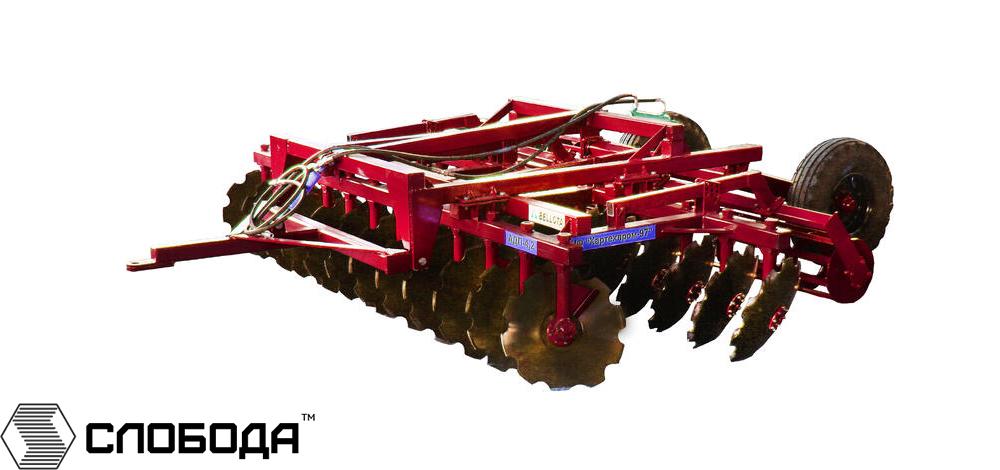

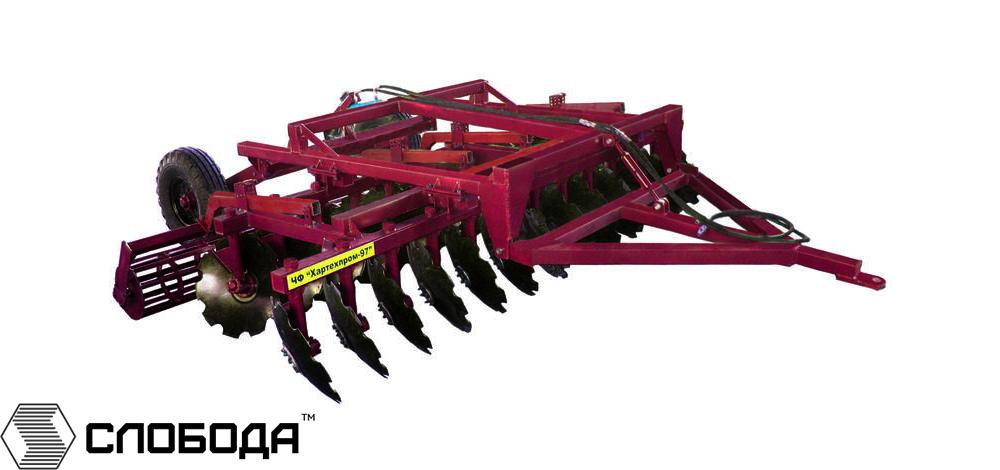

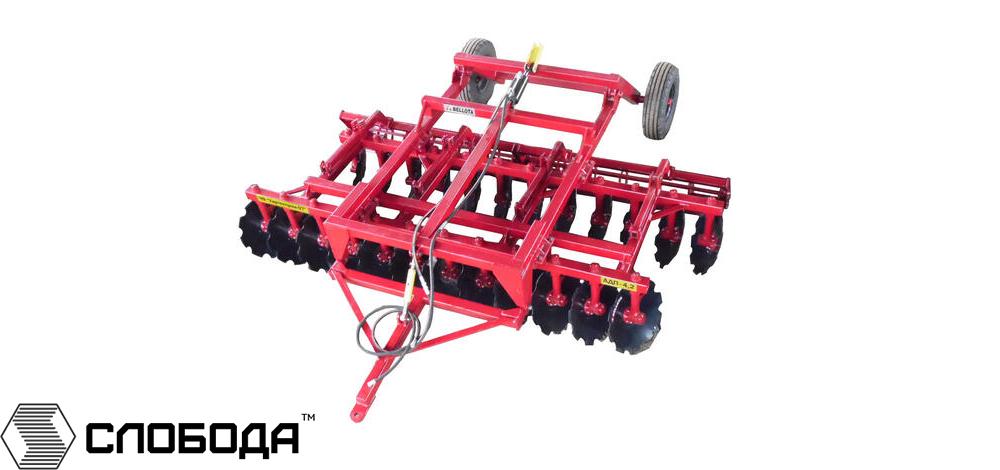

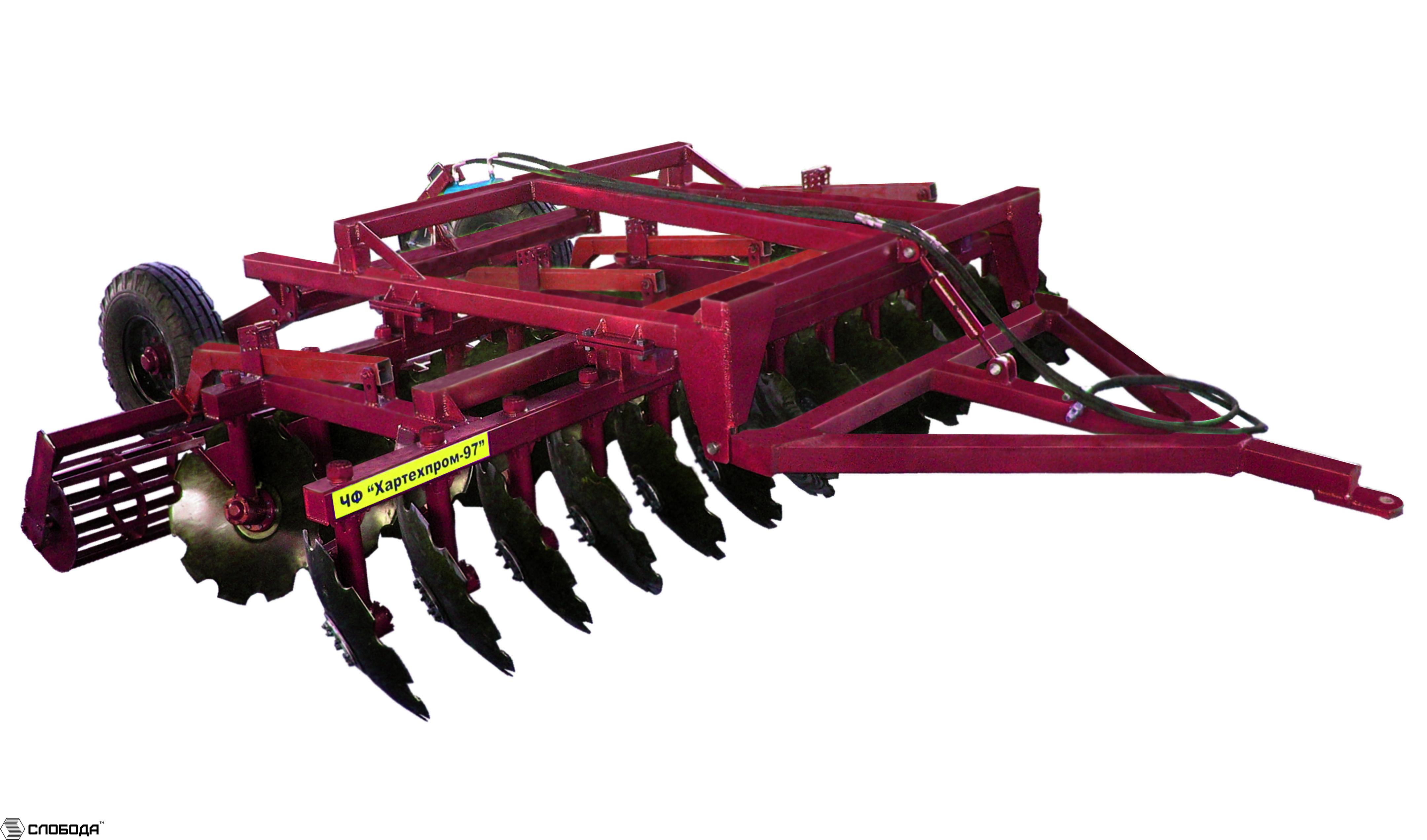

Технические характеристики для прицепных агрегатов АДП

 Наименование параметраАДП-2,4АДП-2,7АДП-3,1АДП-3,5АДП-3,8АДП-4,2АДП-4,5АДП-5,2
Тип агрегата прицепной прицепной прицепной прицепной прицепной прицепной прицепной прицепной
Глубина обработки грунта, см 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0
Рабочая скорость движения, км/час 8-12 8-12 8-12 8-12 8-12 8-12 8-12 8-12
Транспортная скорость, км/час, не более 20 20 20 20 20 20 20 20
Дорожный просвет, мм, не менее 300 300 300 300 300 300 300 300
Конструктивная ширина захвата, м, не менее 2,4 2,7 3,1 3,5 3,8 4,2 4,5 5,2
Количество рабочих органов, шт. 14 16 18 20 22 24 26 30
Производительность за час основного/эксплуатационного
времени
, га/час, не менее
2,0/1,7 2,4/2,1 2,9/2,6 3,3/3,0 3,6/3,3 4,1/3,8 4,4/4,1 5,3/5,0
Масса агрегата, кг, не более 1250  1470 1640  2100  2200  2500 3000 3400
Мощность трактора, лс, не менее 80 95 120 135  150  165  180  210
Габаритные размеры в рабочем положении, мм, не более:
ширина 4600 4600 4600 5100 5100 5100 5100 5100
длина 2800 3100 3400 3800 4200 4500 4900 5500
высота 1150 1150 1150 1200 1200 1200 1200 1200

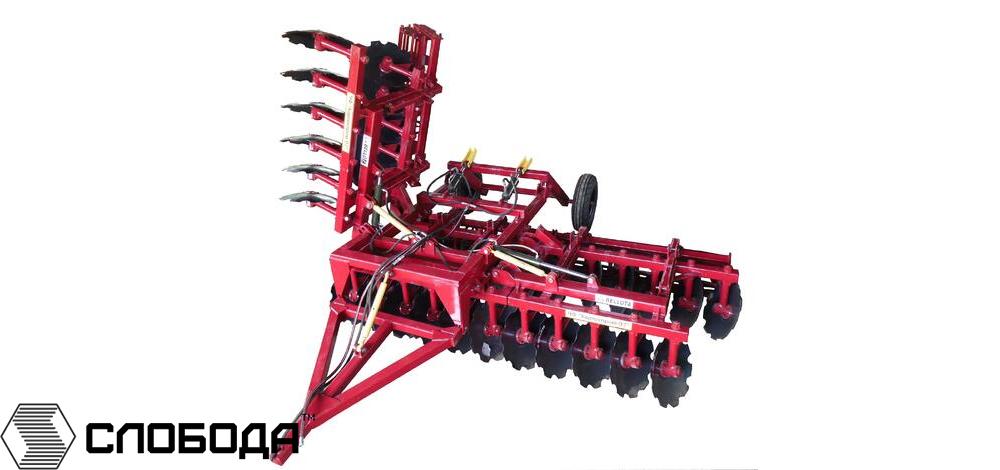

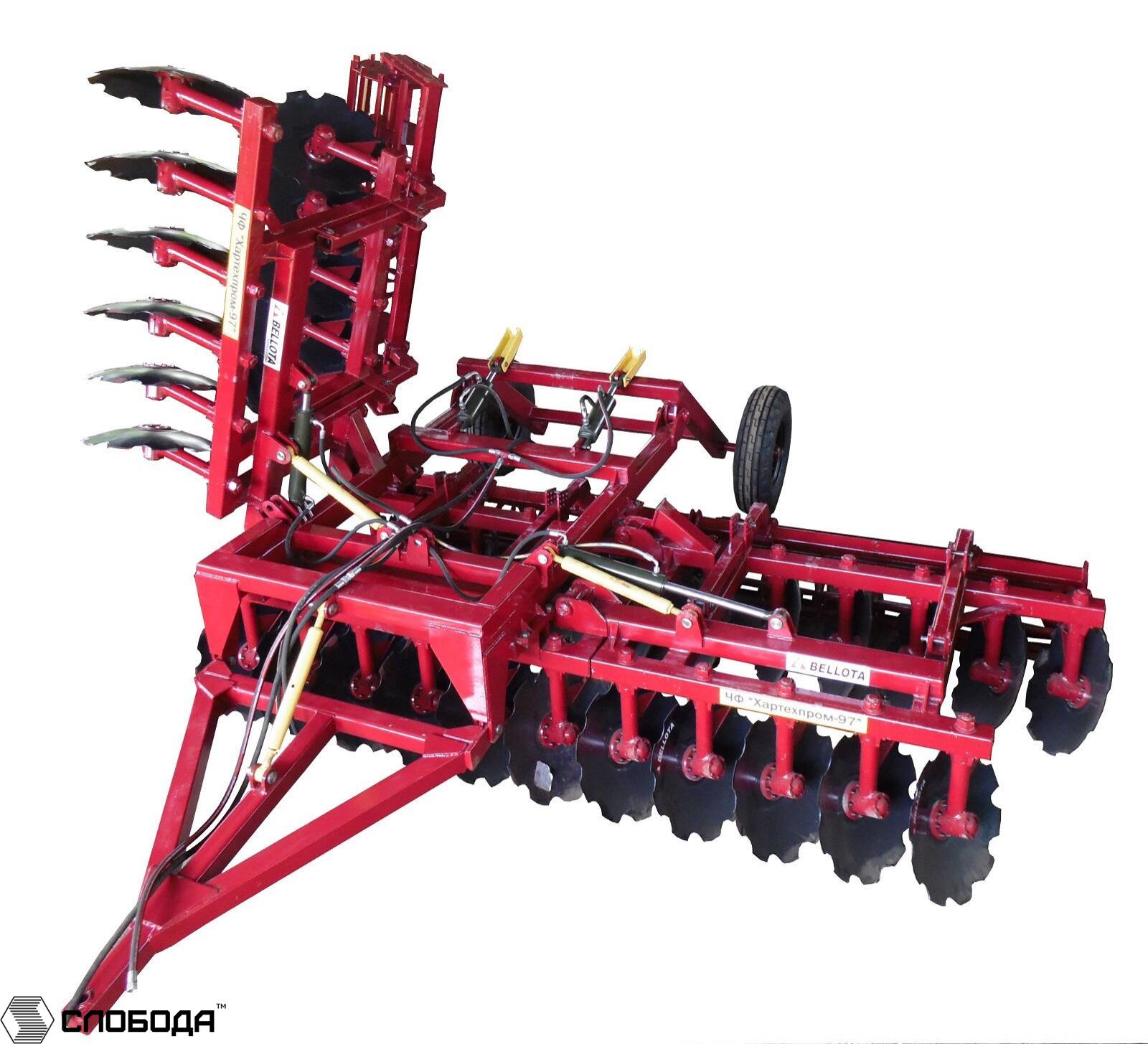

Технические характеристики для прицепных агрегатов АДПC

Наименование параметра АДПС-4,5АДПС-5,2АДПС-6
Тип агрегата Прицепной складной Прицепной складной Прицепной складной
Глубина обработки грунта, см 8,0-18,0 8,0-18,0 8,0-18,0
Рабочая скорость движения, км/час 8-12 8-12 8-12
Транспортная скорость, км/час, не более 300 300 300
Дорожный просвет, мм, не менее 8,0-18,0 8,0-18,0 8,0-18,0
Конструктивная ширина захвата, м, не менее 4,5 5,2 6,0
Количество рабочих органов, шт. 26 30 34
Производительность за час основного/эксплуатационного
времени
, га/час, не менее
4,4/4,1 5,3/5,0 6,2/5,9
Масса агрегата, кг, не более 3650 4100 4500
Мощность трактора, лс, не менее 180 210 280
Габаритные размеры в рабочем положении, мм, не более:
ширина 5900 5900 5900
длина 4800 5550 6350
высота 1300 1300 1300
