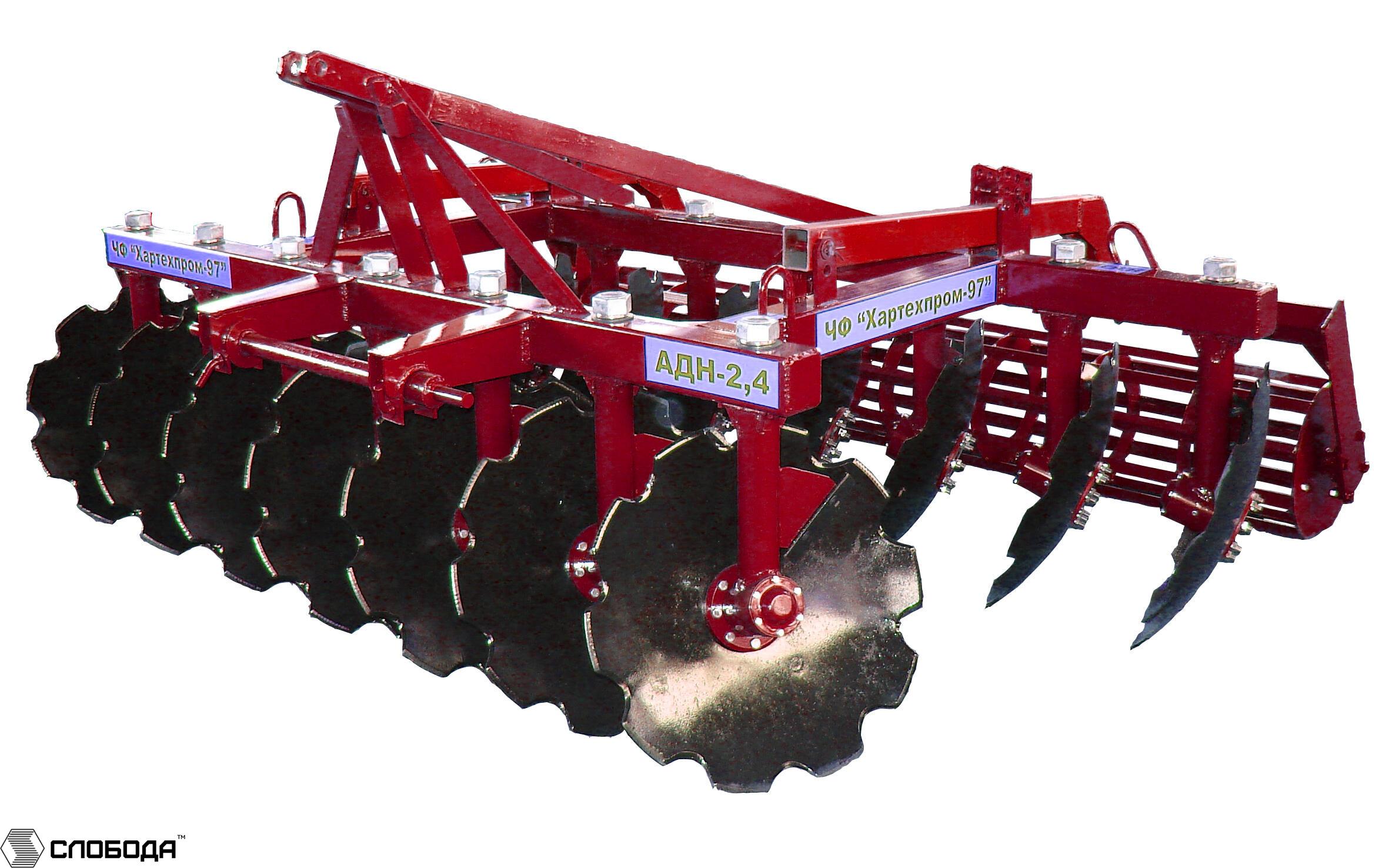

Навесные дисковые бороны АДН

Описание

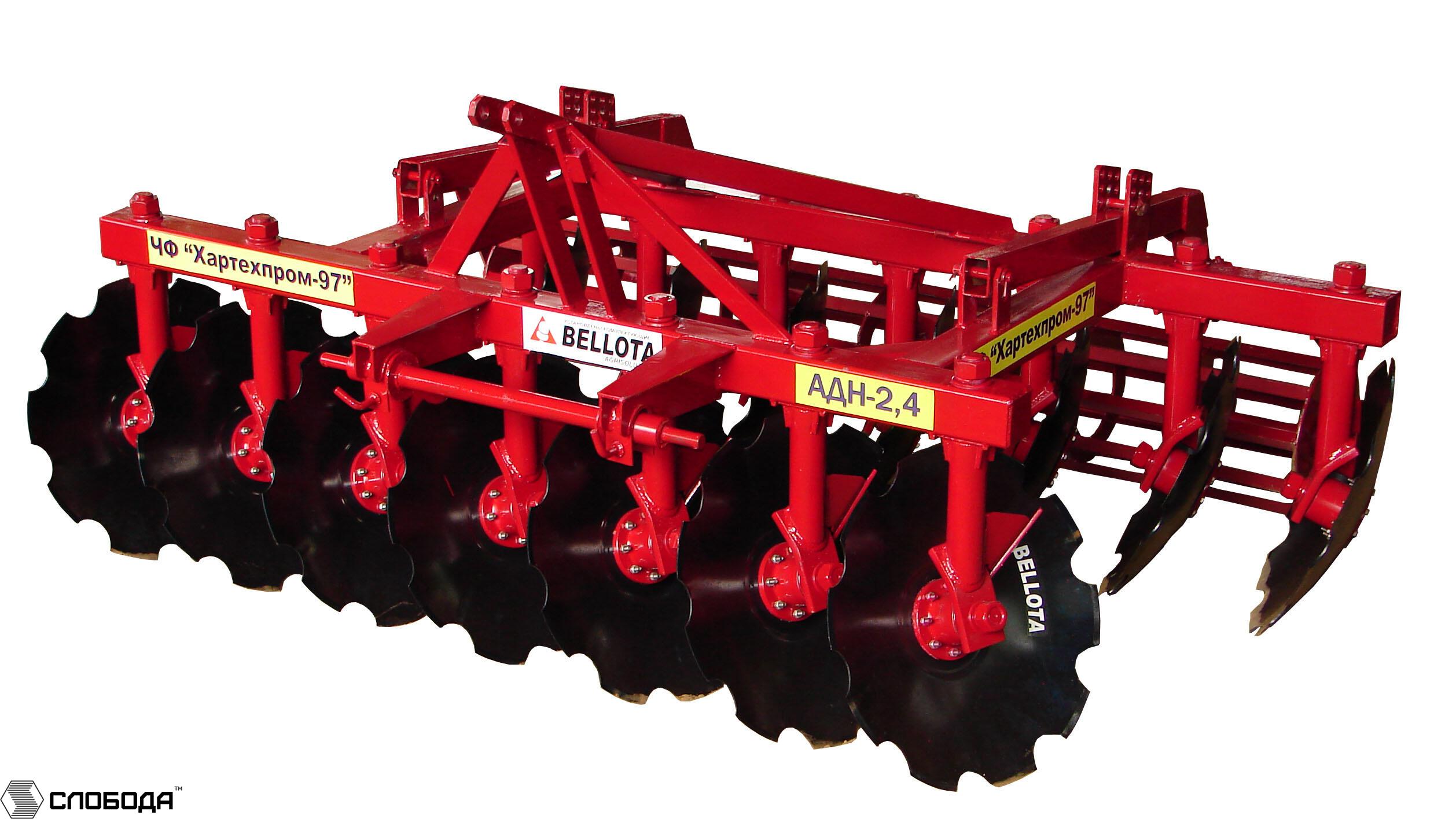

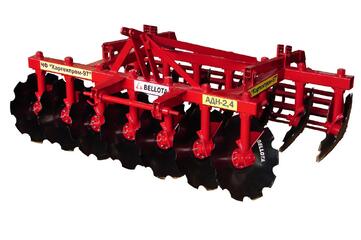

Дисковые бороны производятся предназначены для основной безотвальной и предпосевной обработки грунта под сельскохозяйственные культуры, обработки стерни с крошением и припахиванием растительных остатков. Использование шарнирно закрепленных на раме опорных шлейф-катков, позволяет осуществить прикатывание обрабатываемого грунта для сохранения влаги. Агрегаты изготавливаются на основе двухрядной рамы, рабочие органы (вырезные диски Ø 650 мм) установлены на отдельных стойках на расстоянии 350 мм друг от друга.

Для производства стоек рабочих органов применяются бесшовные трубы следующих размеров:

  • вертикальная часть – наружный Ø 73 мм, толщина стенки 14 мм;
  • корпус подшипникового узла – наружный Ø 108 мм, толщина стенки 18 мм.

Подшипниковый узел стойки рабочих органов - самый ответственный и высоконагруженный орган дискового агрегата. В нашей конструкции используется цельно-кованная ось диска увеличенного диаметра, проходящая в процессе изготовления закалку ТВЧ и алмазную шлифовку. Лабиринтное уплотнение пары «ось диска - корпус подшипникового узла», использование качественных манжет, производства фирмы «Eriks» Голландия и «глухой» крышки с резиновым уплотнением позволяет надежно защитить узел от попадания вовнутрь пыли, частиц грунта и т.д. Для комплектации используются роликовые конические подшипники 7508 и 7509 производства Луцкого подшипникового узла, входящего в состав шведской корпорации SKF, гарантирующей высокое качество, соответствующее высшим мировым стандартам.

Замена рабочих органов (вырезных дисков) производится без разборки подшипникового узла. Удобная регулировка положения прикатывающего катка осуществляется путем перестановки пальцев в 2-х фиксированных положениях в передней точке крепления и в 9-ти фиксированных положениях в задней точке крепления опорного катка.

Опционально (за дополнительную плату, по предварительному заказу потребителя) на дисковые агрегаты могут быть установлены:

  • вырезные диски Ø 660 мм производства Bellota Испания, изготовленные из боросодержащей стали, высокоустойчивой к истиранию, имеющие увеличенный в 2-2.5 раза ресурс работы;
  • необслуживаемые подшипниковые узлы, не требующие периодической регулировка и регулярной смазки;
  • прикатывающие катки типа STS (принцип работы «земля–по-земле») Ø 530 мм (одинарными или тандемными);
  • прикатывающие катки с наборными пружинными сферическими секторами;
  • штригельная (пружинная) борона, которая устанавливается на кронштейнах (держателях) опорного катка и имеет независимые регулировки рабочей глубины и угла атаки пружинных зубов.

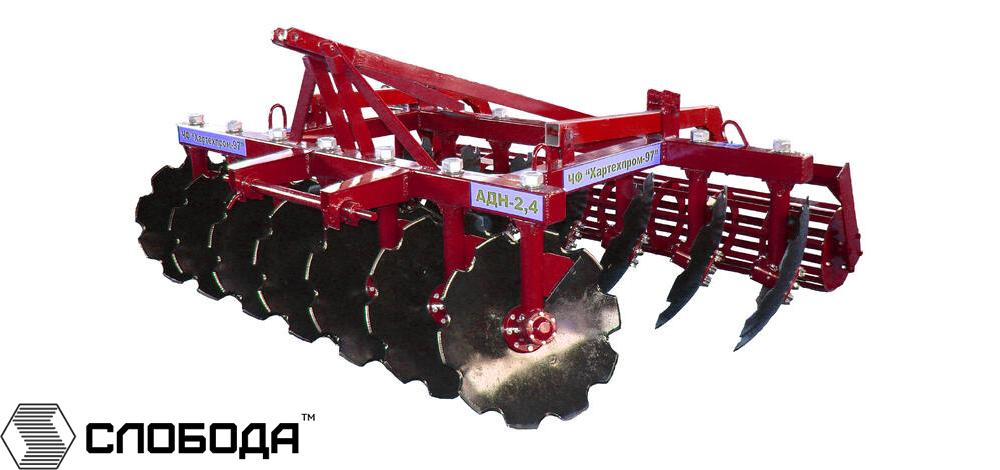

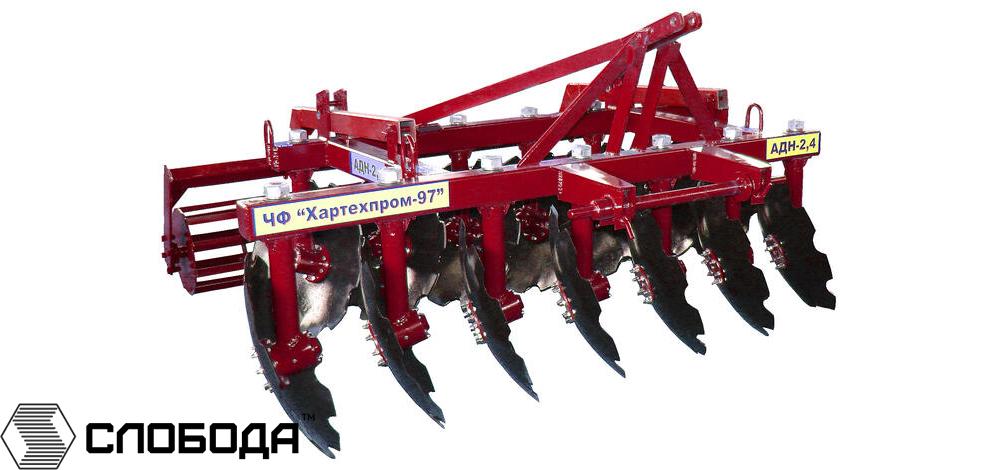

Стандартный подшипниковый узел

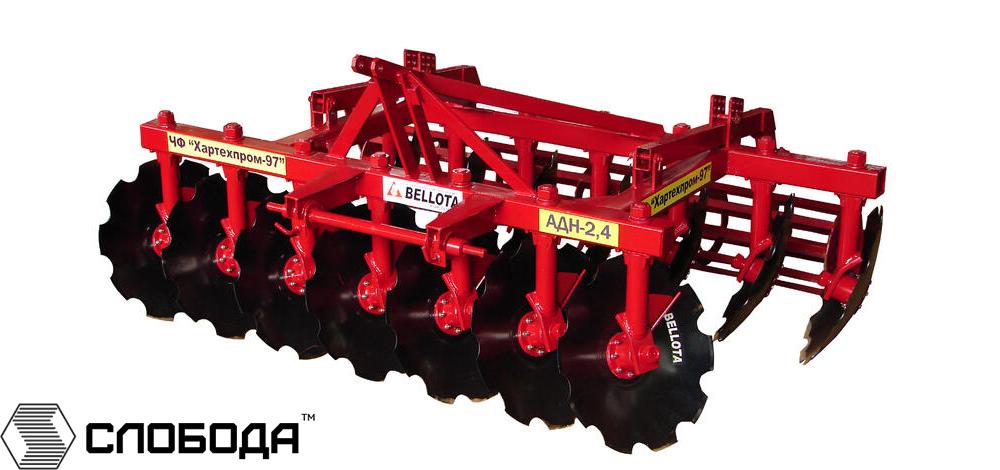

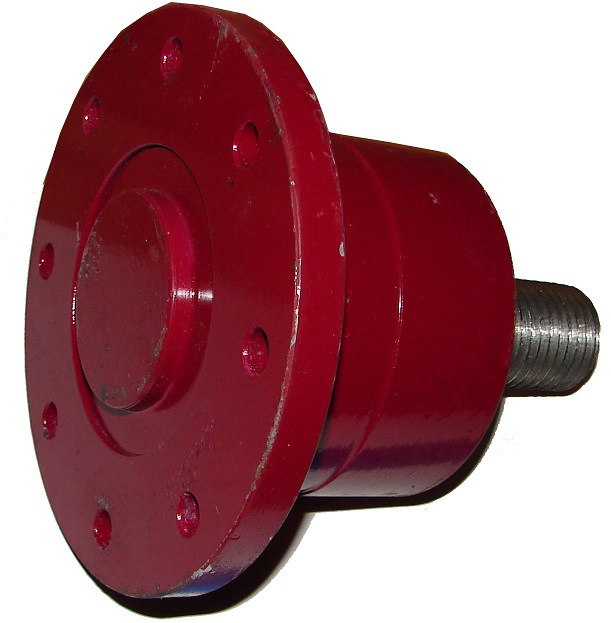

Необслуживаемый подшипниковый узел

Вместо стандартной манжеты используется кассетное уплотнение Corteco тип 3 (производства фирмы «Simrit» Германия) имеющее 9 защитных кромок и используемое для самых тяжелых условий эксплуатации. Ось диска Ø 49 мм, выполненная из Ст 40Х и неподвижно закреплена на демпфирующей пластине, предохраняющей стойку рабочих органов от разрушения при ударных нагрузках. Вырезной диск закреплен непосредственно на вращающейся ступице.В конструкции узла используются закрытые двухрядные роликовые подшипники, не требующие дополнительной смазки в процессе эксплуатации, применяемые в ступицах ведущих колес автомобилей Mersedes.

Каток типа STS

Тандемный каток типа STS

Каток с пружинными секторами

Штригельная (пружинная) борона

Основные характеристики
 Наименование параметраАДН-1,8АДН-2,1АДН-2,4АДН-2,7АДН-3,1
Тип агрегата навесной навесной навесной навесной навесной
Глубина обработки грунта, см 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0 8,0-18,0
Рабочая скорость движения, км/час 8-12 8-12 8-12 8-12 8-12
Транспортная скорость, км/час, не более 20 20 20 20 20
Конструктивная ширина захвата, м, не менее 1,8 2,1 2,4 2,7 3,1
Количество рабочих органов, шт. 10 12 14 16 18
Производительность за час основного/эксплуатационного
времени
, га/час, не менее
1,2/0,8 1,5/1,1 1,8/1,3 2,0/1,5 2,3/1,8
Масса агрегата, кг, не более 630  730 830  930  1100
Мощность трактора, лс, не менее 40 55 80 100 130
Габаритные размеры в рабочем положении, мм, не более:
ширина 2100 2450 2800 3150 3500
длина 2500 2500 2500 2500 2500
высота 1300 1300 1300 1300 1300
